سوله و خرپا_
سوله و خرپا

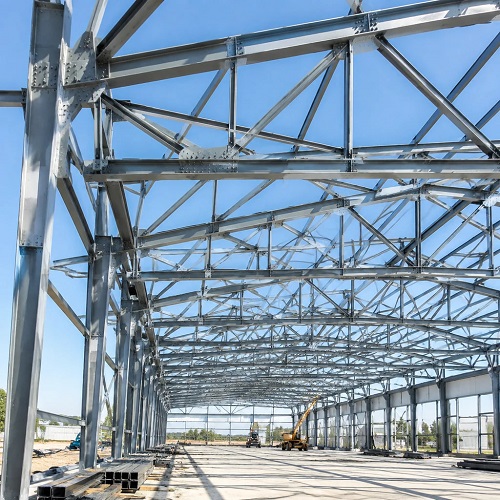

سوله‌های فلزی با سقف شیب‌دار و قوسی:
سوله‌های فلزی سازه‌هایی هستند که با سقف شیب‌دار و قوسی طراحی شده‌اند و از متریال فولاد بهره می‌برند. این سازه‌ها انواع مختلفی دارند و تنوع در ساختار آن‌ها به تفاوت هدف و کاربری خاصی که دارند، بازمی‌گردد.
سوله‌ها به صورت تازه ساخت یا دست دوم به فروش می‌رسند و هرکدام از این اقسام، مزایا و معایب خود را دارند. برای ایجاد یک سوله مناسب و با کیفیت، معیارهای مختلفی در نظر گرفته می‌شود.
خرپا:

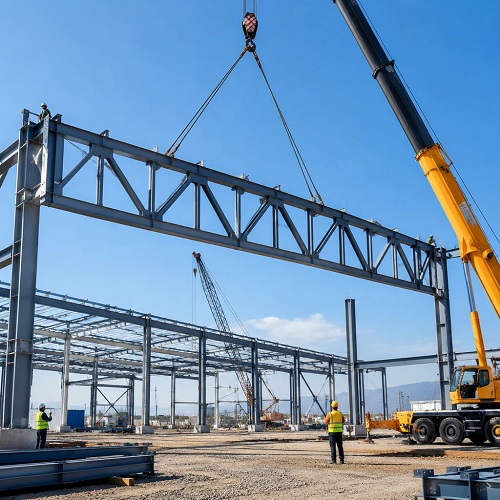

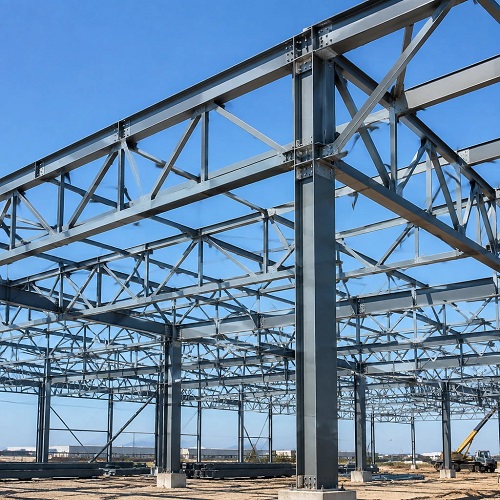

خرپا به سازه‌های فلزی مثلث شکل گفته می‌شود که اجزای آن بدون انحنا بوده و اتصال آن‌ها به صورت لولا انجام می‌شود. این سازه یکی از رایج‌ترین انواع سازه‌هایی است که در صنعت ساختمان‌سازی به کار می‌رود.
استفاده از تکنولوژی خرپا در ساخت سوله‌ها در حال حاضر به یکی از روش‌های متداول در ساخت این سازه‌ها تبدیل شده است و به بهره‌برداران از لحاظ مختلف کمک می‌کند. در سوله‌های خرپایی، خرپاها می‌توانند در سازه کامل قرار گیرند، که ممکن است هزینه را افزایش دهد. به عنوان مثال، اگر مقاطع توخالی برای اعضا استفاده شود، نسبت دهانه به عمق برای خرپاهای صاف معمولاً 15 تا 20 برای دهانه تا 100 متر است.
ملاک‌های انتخاب سوله:
انتخاب سوله بر اساس یک مجموعه از معیارهای متعدد انجام می‌شود که خود کارفرما می‌تواند تصمیم‌گیری را در مورد کدام یک از این معیارها را به عنوان ملاک‌های اصلی تصمیم‌گیری در امور مرتبط با سوله مورد نظر قرار دهد. ارائه مشاوره‌های فنی و کاربردی در زمینه پوشش سقف سوله و نوع متریال استفاده شده در سقف سوله، به صورت کاملاً حرفه‌ای توسط تیم متخصصین آروین پیشه انجام می‌شود.
آروین پیشه:
در مجموعه آروین پیشه، ما شما را در زمینه طراحی، ساخت، و حمل سوله، سازه‌های فلزی، و خرپا راهنمایی کرده و راه‌کارهای مناسب و مقرون به‌صرفه‌ای را به عنوان یک منبع قابل اعتماد برای مشتریان گرامی ارائه می‌دهیم.
آروین پیشه با اعتماد به توانمندی خود در زمینه طراحی سازه‌های فلزی، خرپا و با بهره‌گیری از به‌روزترین نرم‌افزارهای طراحی و مدل‌سازی، توانسته است در صنعت ساخت سوله‌های فلزی با ارائه خدمات با کیفیت و تحقق اهداف عالی در حوزه ساخت و ساز، رضایت مشتریان عزیز را جلب نماید.
نکات مهم در انتخاب پوشش سقف سوله
انتخاب پوشش سقف سوله یکی از تصمیم‌های کلیدی در طراحی و اجرای ساختمان‌های صنعتی است. سقف بزرگ‌ترین سطح در معرض عوامل جوی در یک سوله محسوب می‌شود و انتخاب نادرست آن می‌تواند به هزینه‌های سنگین تعمیرات، اتلاف انرژی، آسیب به تجهیزات و حتی توقف خط تولید منجر شود. در ادامه مهم‌ترین معیارهایی که باید پیش از انتخاب پوشش سقف سوله بررسی شوند، به تفصیل بیان می‌شود.
۱. کاربری سوله؛ نقطه‌ی شروع تصمیم‌گیری
پیش از هر چیز باید مشخص شود سوله قرار است چه عملکردی داشته باشد. یک انبار ساده‌ی نگهداری مصالح ساختمانی با یک سوله‌ی صنایع غذایی، یک مرغداری، یا یک سالن تولید قطعات الکترونیکی تفاوت‌های اساسی دارد.
در انبارهای عمومی که کالاهای غیرحساس نگهداری می‌شوند، ورق گالوانیزه‌ی ساده می‌تواند کافی باشد. اما در صنایع غذایی و دارویی که کنترل دما، بهداشت و جلوگیری از تعریق اهمیت حیاتی دارد، ساندویچ پانل با هسته‌ی پلی‌اورتان و سطح قابل شست‌وشو ضرورت پیدا می‌کند. در دامداری‌ها و مرغداری‌ها که رطوبت بالا و گازهای خورنده مانند آمونیاک وجود دارد، مقاومت در برابر خوردگی اولویت اول است. در صنایع سنگین با کوره و حرارت بالا، مقاومت حرارتی و ایمنی در برابر آتش تعیین‌کننده است.
بنابراین اولین پرسش این است: داخل این سوله چه اتفاقی می‌افتد؟
۲. شرایط اقلیمی محل پروژه
اقلیم منطقه تأثیر مستقیمی بر انتخاب پوشش دارد:
مناطق پربرف (شمال غرب، ارتفاعات): بار برف می‌تواند تا ۲۰۰ کیلوگرم بر مترمربع یا بیشتر برسد. در این مناطق باید شیب سقف بیشتر باشد، ضخامت ورق افزایش یابد، فاصله‌ی لاپه‌ها کمتر شود و از برف‌گیر استفاده گردد.
مناطق ساحلی و شرجی (جنوب، حاشیه‌ی خزر): نمک موجود در هوا سرعت خوردگی فولاد را چند برابر می‌کند. در این شرایط، ورق آلومینیوم یا ورق‌های با پوشش آلوزینک و رنگ PVDF گزینه‌های مناسب‌تری نسبت به گالوانیزه‌ی ساده هستند.
مناطق گرم و خشک (مرکز و جنوب ایران): تابش شدید آفتاب باعث افزایش دمای داخل سوله تا حد غیرقابل تحمل می‌شود. اینجا عایق حرارتی و رنگ روشن با ضریب بازتاب بالا نقش تعیین‌کننده دارد.
مناطق بادخیز: مکش باد می‌تواند ورق‌ها را از جا بکند. انتخاب ورق ضخیم‌تر، افزایش تعداد پیچ‌ها و طراحی دقیق اتصالات ضروری است.
مناطق با بارندگی شدید: آب‌بندی درزها، همپوشانی کافی و طراحی صحیح سیستم آبرو اهمیت مضاعف پیدا می‌کند.
۳. عایق‌بندی حرارتی و صرفه‌جویی انرژی
بسیاری از کارفرمایان برای کاهش هزینه‌ی اولیه، از عایق‌کاری صرف‌نظر می‌کنند؛ تصمیمی که معمولاً در بلندمدت بسیار گران تمام می‌شود.
یک سوله‌ی بدون عایق در تابستان به کوره و در زمستان به یخچال تبدیل می‌شود. اگر سوله سیستم گرمایش یا سرمایش داشته باشد، هزینه‌ی انرژی سالانه می‌تواند چندین برابر هزینه‌ی اولیه‌ی عایق‌کاری باشد. حتی اگر سوله سیستم تهویه‌ی مکانیکی نداشته باشد، شرایط دمایی نامناسب بر بهره‌وری نیروی انسانی و سلامت کالاها اثر منفی می‌گذارد.
گزینه‌های رایج عایق‌کاری شامل پشم شیشه یا پشم سنگ (اقتصادی و با عملکرد خوب)، فوم پلی‌یورتان اسپری (بهترین ضریب عایق در کمترین ضخامت) و ساندویچ پانل (راهکار یکپارچه که پوشش و عایق را همزمان تأمین می‌کند) هستند.
نکته‌ی مهم دیگر جلوگیری از تعریق است. اختلاف دمای داخل و خارج باعث میعان بخار آب روی سطح زیرین ورق می‌شود و قطرات آب روی کالاها و تجهیزات می‌چکد. استفاده از لایه‌ی ضدبخار (Vapor Barrier) یا پوشش آنتی‌کندنس راه‌حل این مشکل است.
۴. عایق‌بندی صوتی
صدای برخورد باران و تگرگ روی ورق فلزی می‌تواند تا حدی شدید باشد که امکان مکالمه در سوله از بین برود. علاوه بر این، در سوله‌های تولیدی، بازتاب صدای ماشین‌آلات از سطح سقف، تراز صوتی محیط را به سطوح خطرناک می‌رساند.
اگر سوله کاربری اداری، ورزشی، آموزشی یا تولیدی با حضور مداوم نیروی انسانی دارد، عایق صوتی باید جدی گرفته شود. پشم سنگ به دلیل چگالی بالاتر، عملکرد صوتی بهتری نسبت به پشم شیشه دارد. ساندویچ پانل با هسته‌ی پشم سنگ نیز گزینه‌ی مناسبی است.
۵. مقاومت در برابر حریق
این معیار در برخی کاربری‌ها نه یک انتخاب، بلکه یک الزام قانونی است. سوله‌هایی که مواد قابل اشتعال نگهداری می‌کنند، یا در آن‌ها عملیات جوشکاری، برشکاری و کوره‌ای انجام می‌شود، باید پوششی با درجه‌ی مقاومت حریق مناسب داشته باشند.
نکته‌ی بسیار مهم: فوم پلی‌یورتان معمولی قابل اشتعال است و در صورت آتش‌سوزی، دود سمی و متراکم تولید می‌کند. اگر خطر حریق وجود دارد، باید از ساندویچ پانل با هسته‌ی پشم سنگ (غیرقابل اشتعال) یا فوم‌های خوداطفا (Self-extinguishing) با گواهی معتبر استفاده کرد. صرفه‌جویی در این بخش می‌تواند فاجعه‌بار باشد.
۶. وزن پوشش و اثر آن بر سازه
وزن پوشش سقف مستقیماً بر طراحی خرپاها، لاپه‌ها و در نهایت ستون‌ها و فونداسیون اثر می‌گذارد. ورق گالوانیزه‌ی ساده حدود ۵ تا ۸ کیلوگرم بر مترمربع وزن دارد، ساندویچ پانل حدود ۱۰ تا ۱۵ کیلوگرم، و پوشش‌های سنگین‌تر مانند سفال می‌توانند تا ۵۰ کیلوگرم برسند.
نکته‌ی حیاتی این است که نوع پوشش باید پیش از طراحی سازه مشخص شود، نه بعد از آن. تغییر پوشش به گزینه‌ای سنگین‌تر پس از اجرای سازه، می‌تواند ایمنی کل سوله را به خطر بیندازد. اگر هم قصد بازسازی سقف یک سوله‌ی موجود را دارید، حتماً باید ظرفیت باربری سازه‌ی فعلی توسط مهندس سازه بررسی شود.
۷. ضخامت و کیفیت ورق
ضخامت ورق یکی از رایج‌ترین نقاط تقلب در بازار است. ورق‌هایی که با عنوان ۰.۵ میلی‌متر فروخته می‌شوند، گاهی در واقع ۰.۴ یا حتی کمتر هستند. این اختلاف ظاهراً جزئی، مقاومت ورق را به شدت کاهش می‌دهد.
هنگام خرید:
- ضخامت را با میکرومتر اندازه‌گیری کنید، نه با چشم.
- وزن پوشش روی (گرم بر مترمربع) را بپرسید؛ این عدد تعیین‌کننده‌ی طول عمر گالوانیزه است. پوشش Z180 یا بالاتر برای محیط‌های معمولی و Z275 برای شرایط سخت‌تر توصیه می‌شود.
- در ورق‌های رنگی، نوع رنگ (پلی‌استر یا PVDF) و ضخامت لایه‌ی رنگ را بررسی کنید. PVDF مقاومت بسیار بالاتری در برابر UV و رنگ‌پریدگی دارد.
- از تولیدکننده گواهی آنالیز و استاندارد بخواهید.
۸. نورگیری طبیعی
بسیاری از سوله‌ها برای روشنایی روزانه کاملاً به برق متکی هستند، در حالی که با پیش‌بینی درصدی ورق نورگیر می‌توان هزینه‌ی روشنایی را به شدت کاهش داد.
ورق‌های پلی‌کربنات یا فایبرگلاس شفاف که در الگوی کرکره‌ای مشابه ورق اصلی تولید می‌شوند، به راحتی در میان ورق‌های فلزی جای می‌گیرند. معمولاً ۳ تا ۱۰ درصد سطح سقف به نورگیر اختصاص داده می‌شود.
نکات مهم در این زمینه: نورگیرها نقاط ضعف آب‌بندی هستند و نیازمند اجرای دقیق‌اند؛ همچنین در مناطق گرم، نورگیر بیش از حد می‌تواند گرمای داخل سوله را افزایش دهد. ورق‌های پلی‌کربنات با پوشش ضد UV انتخاب بهتری هستند زیرا نمونه‌های معمولی طی چند سال زرد و شکننده می‌شوند.
۹. شیب سقف و هماهنگی با نوع پوشش
هر نوع پوشش حداقل شیب مجاز خود را دارد. اجرای ورق در شیبی کمتر از حداقل مجاز، به نفوذ آب از محل همپوشانی‌ها منجر می‌شود.
به طور کلی ورق‌های کرکره‌ای معمولی به حداقل شیب حدود ۱۰ درصد نیاز دارند، ورق‌های ذوزنقه‌ای با ارتفاع موج بیشتر می‌توانند در شیب‌های کمتر اجرا شوند، و سیستم‌های درزبسته (Standing Seam) امکان اجرا در شیب‌های بسیار کم را فراهم می‌کنند. در مناطق پربرف نیز شیب بیشتر باعث سُر خوردن طبیعی برف و کاهش بار روی سازه می‌شود.
۱۰. جزئیات اتصال و آب‌بندی
بیشتر نشتی‌های سقف سوله نه از خود ورق، بلکه از جزئیات اجرایی ناشی می‌شود. به این موارد توجه کنید:
- استفاده از پیچ‌های سرمته‌ای با واشر EPDM؛ واشرهای پلاستیکی ارزان طی چند سال خشک و ترک می‌خورند.
- رعایت همپوشانی کافی در جهت طولی و عرضی (معمولاً حداقل یک موج در عرض و ۱۵ تا ۲۰ سانتی‌متر در طول).
- اجرای صحیح فلاشینگ در محل تلاقی سقف با دیوار، دودکش و دریچه‌ها.
- طراحی ناودان و آبرو با ظرفیت متناسب با شدت بارندگی منطقه.
- نصب صحیح درپوش تیزه با آب‌بندی مناسب.
۱۱. تعمیرپذیری و نگهداری
پوششی که تعمیر آن نیازمند برچیدن بخش بزرگی از سقف باشد، در بلندمدت هزینه‌ساز است. ورق‌های تکی معمولاً به سادگی قابل تعویض هستند، اما در برخی سیستم‌های یکپارچه، تعویض موضعی دشوارتر است.
همچنین به امکان تردد روی سقف برای نگهداری فکر کنید. برخی پوشش‌ها توان تحمل وزن یک نفر را ندارند و باید مسیرهای عبور با پل‌های مخصوص پیش‌بینی شود.
۱۲. تحلیل هزینه در چرخه‌ی عمر
رایج‌ترین اشتباه، مقایسه‌ی گزینه‌ها صرفاً بر اساس قیمت خرید است. معیار درست، هزینه‌ی کل مالکیت در طول عمر سوله است که شامل قیمت مصالح، هزینه‌ی اجرا، هزینه‌ی انرژی سالانه، هزینه‌ی تعمیرات دوره‌ای و هزینه‌ی تعویض در پایان عمر مفید می‌شود.
یک ورق گالوانیزه‌ی ارزان ممکن است پس از ۸ سال نیاز به تعویض داشته باشد، در حالی که یک ساندویچ پانل باکیفیت با ۴۰ درصد هزینه‌ی بیشتر، ۲۵ سال دوام می‌آورد و همزمان هزینه‌ی انرژی را نیز کاهش می‌دهد.
۱۳. گارانتی و اعتبار تأمین‌کننده
از تولیدکننده گارانتی کتبی با ذکر مدت و شرایط دقیق بخواهید. گارانتی معتبر نشانه‌ی اطمینان سازنده از محصول خود است. همچنین سابقه‌ی تأمین‌کننده، پروژه‌های اجراشده و امکان بازدید از نمونه‌کارها را بررسی کنید. خدمات پس از فروش و تأمین قطعات یدکی در آینده نیز اهمیت دارد.
